什么是對夾式止回閥?它的工作原理是什么?
閥門是管路中一個重要的機械裝置,對夾式止回閥通過閥門啟閉、調節,控制設備和管路中介質壓力、流量和方向。閥門分類很多,止回閥是指依靠介質本身流動而自動開閉閥瓣,允許介質單向流動的閥門,保護管道機械設備免受水錘破壞起重要作用。止回閥工作過程水錘瞬時沖擊壓力ΔH可能高于正常工作壓力的數倍,對系統的性能穩定性和工作可靠性產生很大影響,多臺泵并聯適用的高壓管路系統,止回閥的水錘問題更加突出,為防止管道中的水錘隱患,止回閥的設計中采用一些新結構、新材料,保證止回閥工作特性,同時將水錘的沖擊力減Z小。
止回閥的工作性能對整個系統性能有直接的影響,閥瓣的啟閉過程受它所處系統瞬變流動狀態的影響,同時,閥瓣的啟閉特性對介質流動狀態也產生作用;分析影響因素對H76型止回閥內壓力場的瞬態變化的影響,計算獲得對應性能曲線,以此為參考依據進行結構優化。為降低介質通過閥門產生的能量損失,對導流結構進行結構優化;分析影響介質通過時產生壓降、脈動及閥瓣振動的大小影響因素,獲得閥瓣佳開啟夾角;根據邊界條件和工況選擇扭簧,減小壓降及停泵水錘;分析止回閥口徑對水錘的影響,選擇恰當公稱直徑的止回閥可減小水擊對管路系統的損壞;止回閥靜力學分析校核,從靜態上保證止回閥強度;動態特性模態分析,掌握止回閥的動態振動特性,找到閥體振動的薄弱環節;采用緩沖油缸使止回閥緩閉過程流速增量減小,將管道壓力升高值限制在安全范圍內,減弱正壓水錘,限制倒流流量和倒轉速度,減弱水錘發揮重要作用。
優化后的止回閥降低了耗材,減少了生產制造成本和運行時產生的能量損失,利于環保節能,響應節能減排的倡導,向提高能源利用率方向發展,同時對工程的設計與管理提供參考依據。
它的工作原理是:
這種類型的閥門的作用是只允許介質向一個方向流動,而且阻止反方向流動。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用于閥座,從而切斷流動。

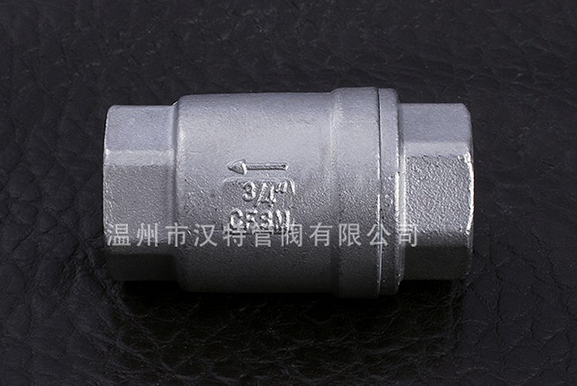

其中不銹鋼對夾式止回閥就屬于這種類型的閥門,它包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一介鉸鏈機構,還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置,閥瓣設計在鉸鏈機構,以便閥瓣具有足夠有旋啟空間,并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成,也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面,這取決于使用性能的要求。旋啟式止回閥在完全打開的狀況下,流體壓力幾乎不受阻礙,因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外,其余部分如同截止閥一樣,流體壓力使閥瓣從閥座密封面上抬起,介質回流導致閥瓣回落到閥座上,并切斷流動。根據使用條件,閥瓣可以是全金屬結構,也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣,流體通過升降式止回閥的通道也是狹窄的,因此通過升降式止回閥的壓力降比旋啟式止回閥大些,而且旋啟式止回閥的流量受到的限制很少
