Y型過濾器工作原理:
Y型過濾器是輸送流體介質的管道系統中不可缺少的一種過濾裝置。Y型過濾器通常安裝在減壓閥、泄壓閥、截止閥(比如室內暖氣管路的進水端)或其它設備的進口端,用來清除介質中的雜質,以保護閥門及設備的正常使用。Y型過濾器的結構,阻力小,排污方便。

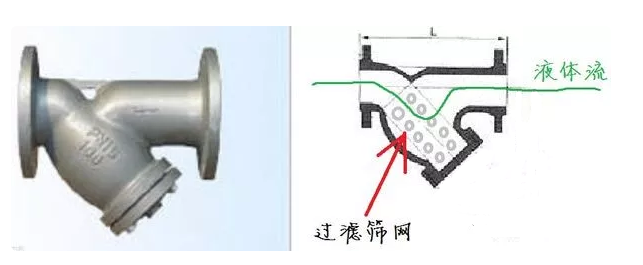

如圖所示:
Y型過濾器主要由接管、主管、濾網、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后,固體雜質顆粒被阻擋在濾藍內,而潔凈的流體通過濾籃、由過濾器出口排出。
濾網之所以制成圓柱面的濾籃形狀,是為了增加其強度,比單層網更加結實,而y形接口下端的法蘭蓋可以擰開,定期將沉積在濾籃里的顆粒雜質清除。

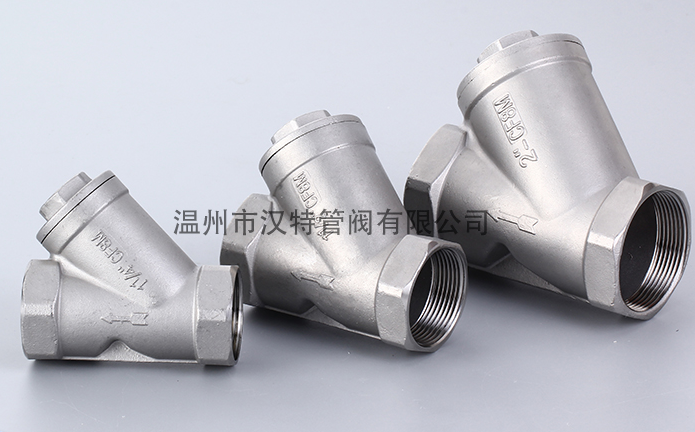

Y型過濾器的安裝
安裝過濾器前要認真清洗所有管道的螺紋連接表面,使用管道密封膠或特氟龍帶(聚四氟乙烯)要適量。末端螺紋不做處理,以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。
